SISTEMI DI ANCORAGGIO CHE SONO COSTRUITI SEGUENDO LA NORMATIVA VIGENTE EUROPEA  EN 12195

PARTE 1CALCOLO DELLA FORZA DI ANCORAGGIO  E  PARTE 2 CINGHIA DI ANCORAGGIO

(SONO VIETATI PER L’UTILIZZO IN SOLLEVAMENTO DA USARSI SOLO IN TRAZIONE)

LC E’ IL CARICO DI LAVORO  LOAD CAPACITY , IL SISTEMA DI SICUREZZA SUL SISTEMA COMPLETO E’ DUE VOLTE IL CARICO DI LAVORO.

SUL NASTRO CON L’ESECUZIONE DELLE PARTI METALLICHE IL FATTORE DI SICUREZZA E’ DI TRE VOLTE IL CARICO DI LAVORO.

(SHF) CARICO DI AZIONAMENTO MANUALE 50 daN

(STF) CARICO RESIDUO DOPO LA TRAZIONE MANUALE

LA LUNGHEZZA IN METRI MT.

(LGL ) PARTE LUNGA CON TERMINALE

(LGF) PARTE CORTA CON MECCANISMO E TERMINALE

MATERIALE DEL NASTRO POLIESTERE  100%

ALLUNGAMENTO DEL NASTRO MASSIMO IN PERCENTUALE  7%

CODICE DI RINTRACCAIBILITA’

ANNO E MESE DI COSTRUZIONE

MARCHIO DEL COSTRUTTORE

LA NORMA EN 12195-2

ESEMPIO ESEMPLIFICATIVO  LA NORMA EN 12195-1

MEZZO DI TRASPORTO CAMION

G PESO DEL CARICO 10.190 KGS PESO EQUIVALENTE 10.000 daN

FORZA DI ACCELERAZIONE MASSIMALI IN DIVERSE CFONDIZIONI:

DURATA DELLA FRENATA 0,8 X 10.000 daN = 8000 daN

DURATA DELL’ACCELERAZIONE 0,5X1000 daN = 5000 daN

IN CURVA 0,5X10.000 daN= 5.000 daN

PRIMA DI OGNI UTILIZZO PROCEDERE AD UNA ISPEZIONE VISIVA DELL’ANCORAGGIO NON USARE SE CI SONO TAGLI O EVIDENTI ABRASIONI SUL NASTRO O DEFORMAZIONI DELLE PARTI METALLICHE, E’ IMPORTANTE CHE LA BANDIERINA DI IDENTIFICAZIONE DEVE ESSERE LEGGIBILE ED INTEGRA SE NON LO FOSSE SI POTREBBE AVERE LA FERMATE DEL MEZZO SE VIENE FATTO UN CONTROLLO DALLA POLIZIA STRADALE.

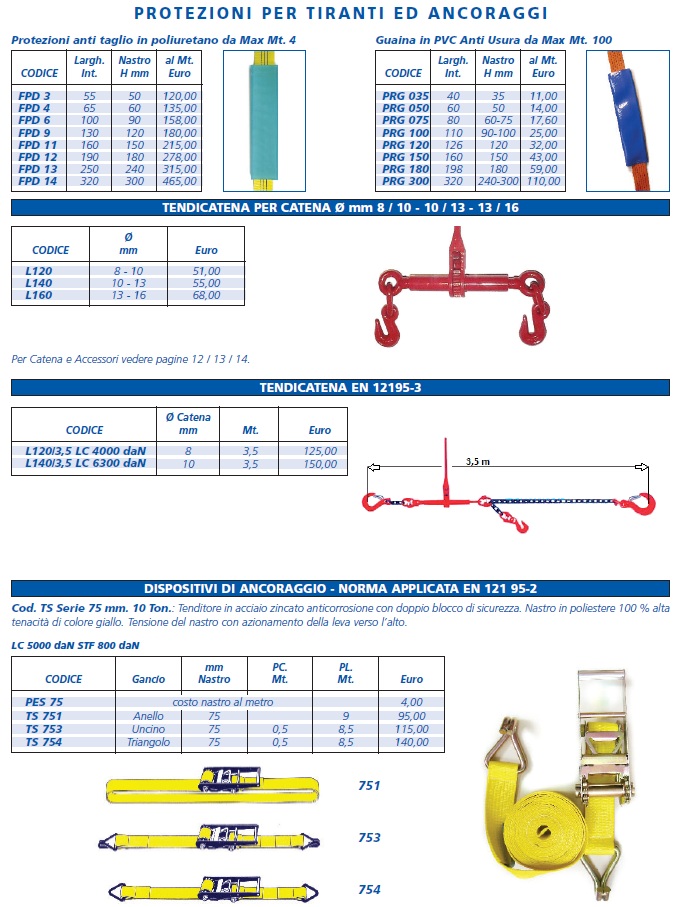

I NASTRI NON DEVONO ESSERE ANNODATI E NON DEVONO ESSERE MESSI IN TENSIONE QUANDO SI TROVANO SPIGOLI O SUPERFICI RUVIDE  PER QUESTO POSSIAMO FONIRE LE NOSTRE PROTEZIONI IN PVC – CUSCINI POSIZIONABILI CON APERTURA SPECIALE  ANGOLARI.

INOLTRE POSSIAMO FORNIRE ANCHE  TAPPETI ANTISCIVOLO DA APPOGGIARE SOTTO IL CARICO CARICO.

GLI ANCORAGGI POSSONO ESSERE UTILIZZATI CON TEMPERATURA -40  +120  IN PRESENZA DI AGENTI CHIMICI POSSIAMO FORNIRE LA TABELLA ACIDI

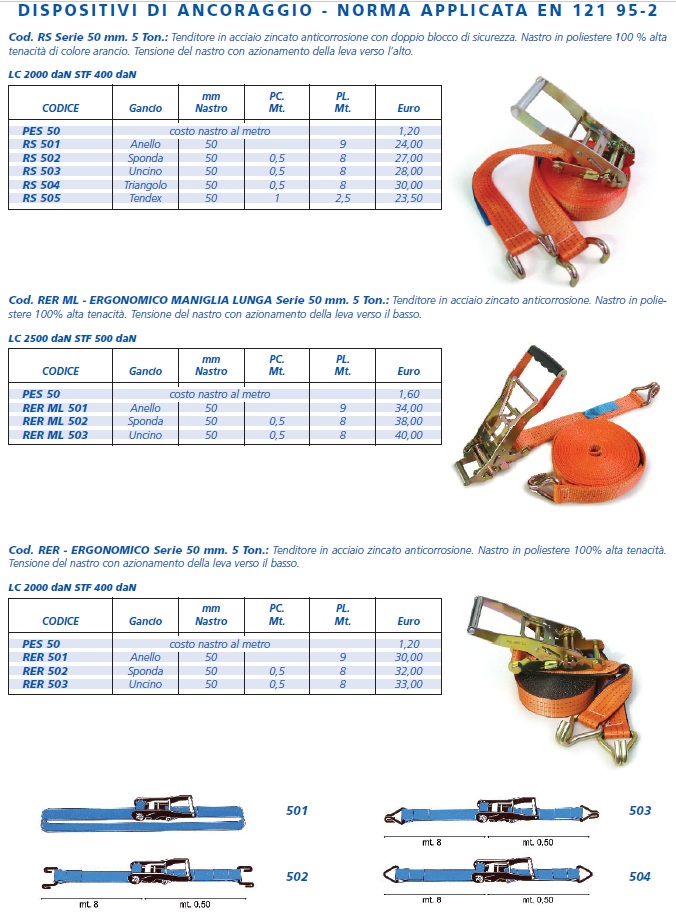

SISTEMA DI ANCORAGGIO 5 TON. TENSIONE DEL NASTRO CON AZIONAMENTO DELLA LEVA VERSO L’ALTO

RS 501  NASTRO AD ANELLO MM 50 PL. MT. 9

RS 502 SPONDA PC MT.0,50 PL MT. 8

RS 503 UNCINO PC MT.0,50 PL MT. 8

RS 504 TRIANGOLO PC MT.0,50 PL MT. 8

RS 505 TENDEX PC MT.0,50 PL MT. 8

SISTEMA ERGONOMICO MANIGLIA  LUGA 5 TON. TENSIONE DEL NASTRO CON AZIONAMENTO DELLA LEVA VERSO IL BASSO

SISTEMA ERGONOMICO MANIGLIA  CORTA 5 TON. TENSIONE DEL NASTRO CON AZIONAMENTO DELLA LEVA VERSO IL BASSO

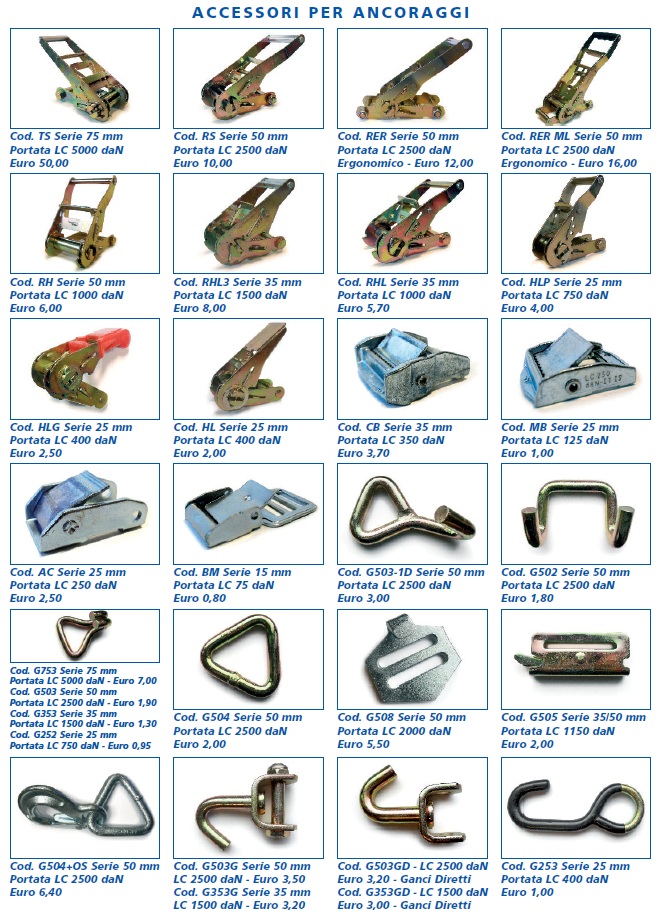

DI TUTTI I MODELLI SI POSSONO AVERE TUTTE LE VARIABILI DI LUNGHEZZA E GANCIO ASOLA ECC.

IL TUTTO PUO’ ESSERE PERSONALIZZATO CON COLORE/NOME DITTA

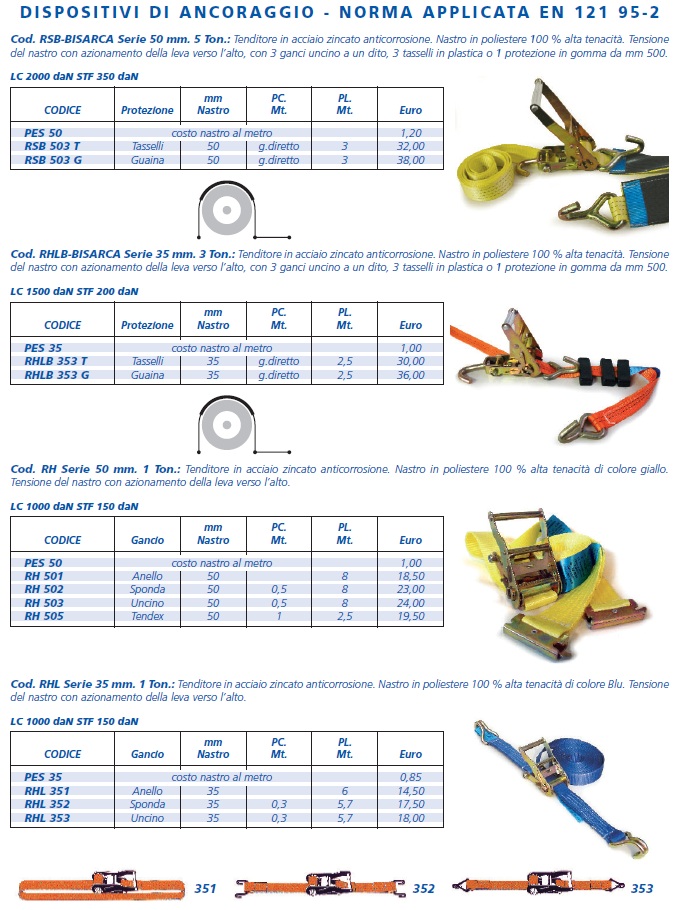

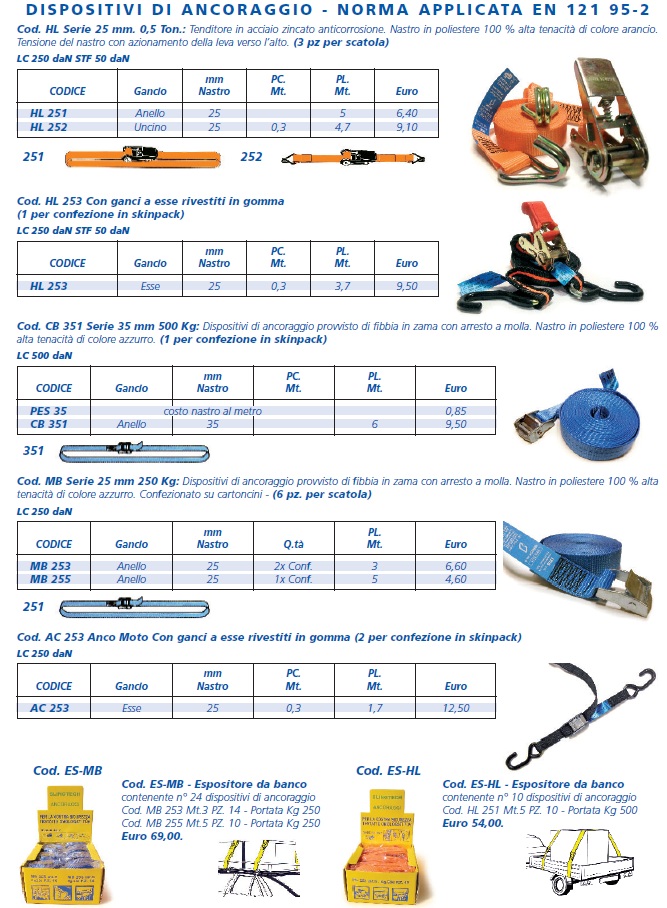

ANCORAGGI LEGGERI AD ANELLO CON NASTRO MM 25 MM35

AD ANELLO OPPURE ( PC) PARTE CORTA CRICCHETTO+NATRO MT. 0,50( PL) NASTRO MT.8/9/10 ECC. PARTE METALLICA: GANCIO SPONDA,  TRIANGOLO, GANCIO UNCINO, ASOLA CON GANCIO TRIANGOLO CON GANCIO, TRIANGOLO CON GANCIO PIATTO  ASOLETTA RASTREMATA OPPURE ASOLETTA RASTREMATA E RINFORZATA.

FATECI OGNI TIPO DI RICHIESTA CHE VI PREPARIAMO OFFERTA.
